みなさま、こんにちは。nTop（旧nTopology）サポートの川浦です。
2024年5月のアップデート内容をご紹介します。
Version 4.25
3軸/5軸加工制約（β）
トポロジー最適化にCNCミリング加工（フライス加工）のための制約ブロックが試験的に追加されました。
切削工具の干渉を回避した形状を導くことができます。
- 3-Axis Milling Constraint (Beta)
- 5-Axis Milling Constraint (Beta)

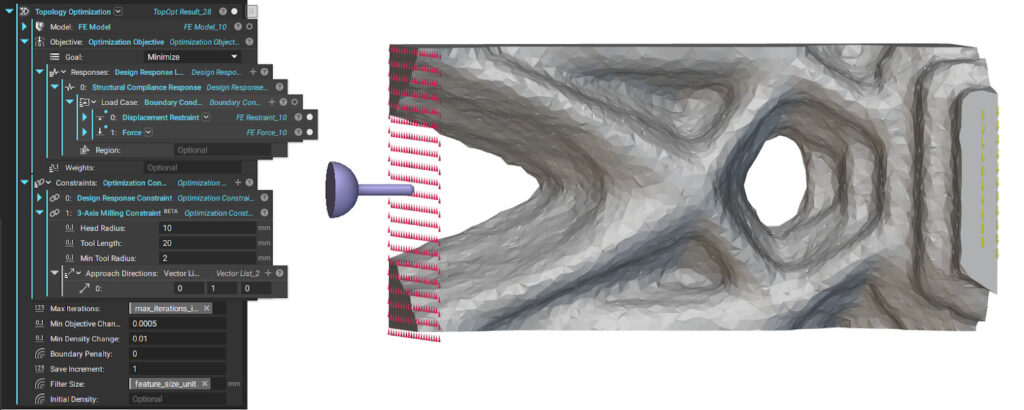

3-Axis

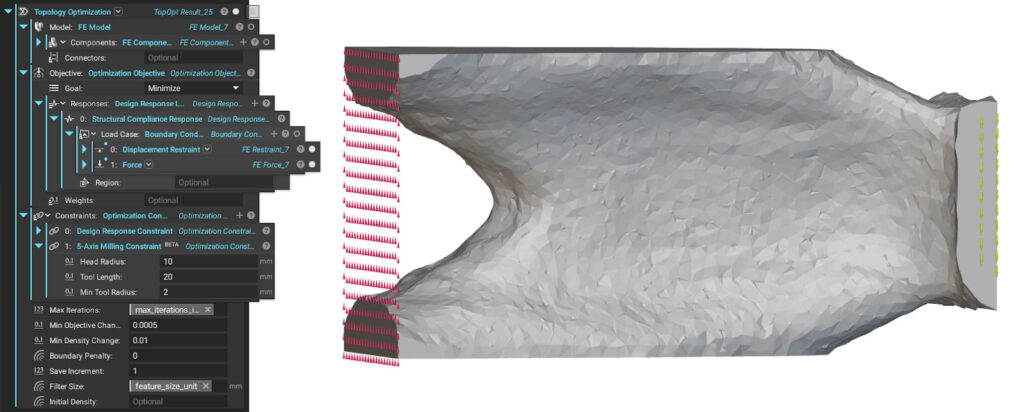

5-Axis

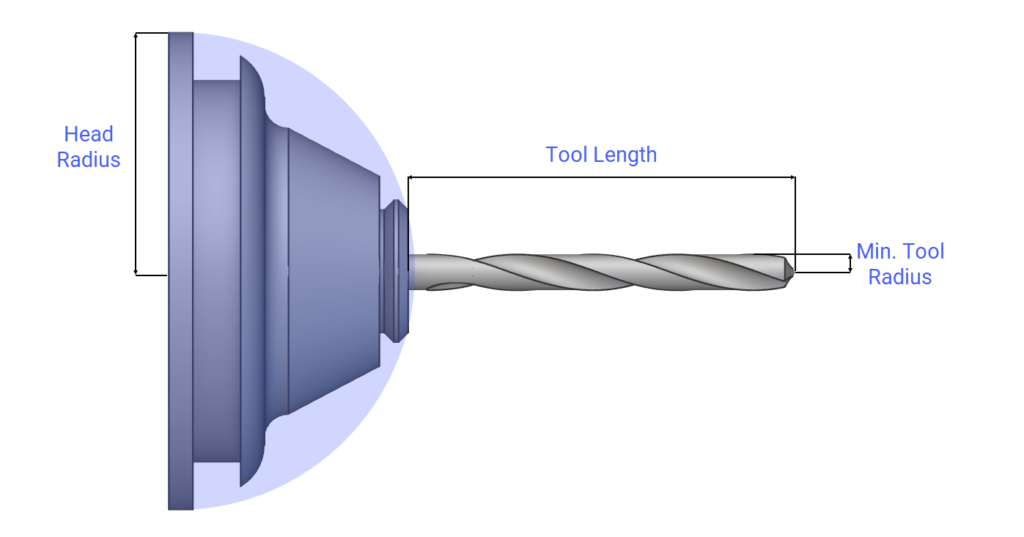

ブロックの入力パラメータと工具寸法の対応
Version 4.26
ブロックの追加
Slice Body by Marching Squares (Beta)
マーチングスクエア法アルゴリズムを使用してインプリシットモデルからスライスを作成します。
通常のSlice Bodyブロックと比較して、Feature sizeを大きくせざるを得ない場合に逸脱した形状を抑制することができますが、細部の精度は妥協する必要があります。

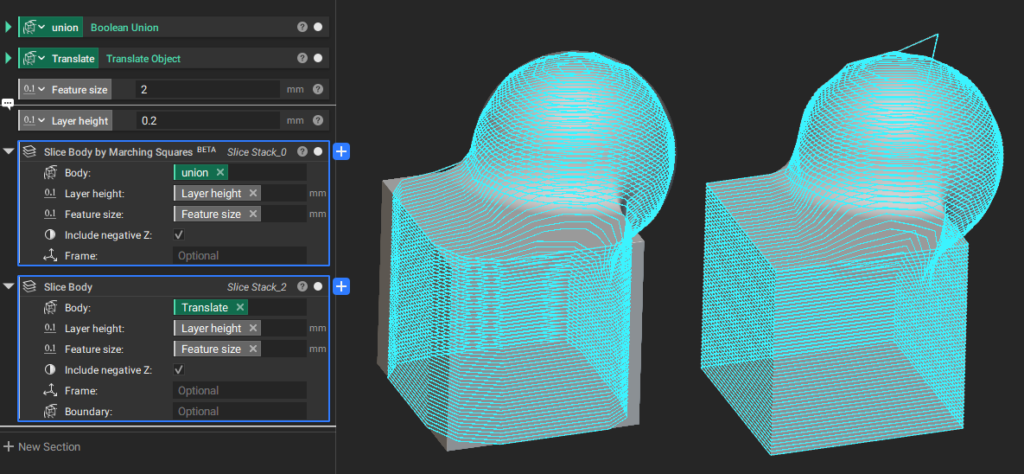

左：Slice Body by Marching Squares 右：Slice Body
ユーザーインターフェースの更新

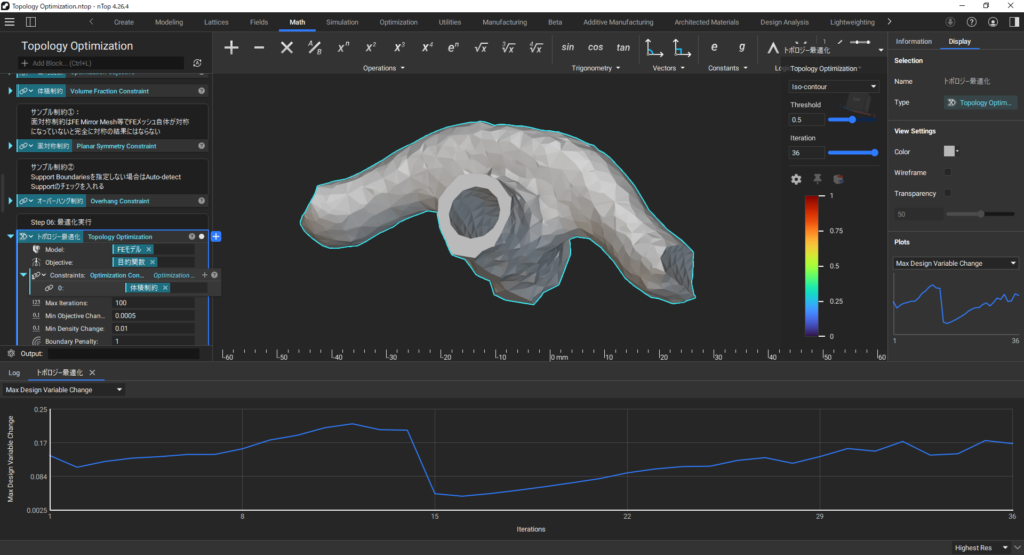

トポロジー最適化の結果に以下の2つのグラフが追加されました。
右側パネルのDisplayタブから参照可能です。
- Max Design Variable Change
- Comulative Time
主な更新内容は以上です。その他マイナーな更新やバグ修正が行われています。
詳細はnTopのヘルプをご確認ください。
